ตัวต้านทานต่ออนุกรม (Series resistors)
ตัวต้านทานที่ต่ออนุกรมกันจะได้ค่าความต้านทานรวมเป็นผลรวมของค่าความต้านทานแต่ละตัว

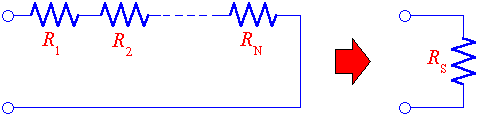

รูปที่ 2.6 ตัวต้านทานอนุกรมกัน N ตัว


การแบ่งแรงดัน (Voltage division)
ตัวต้านทานที่ต่ออนุกรมกันโดยมีแรงดันตกคร่อมรวมเป็น v   จะได้แรงดันที่ตกคร่อมตัวต้านทานแต่ละตัวเป็นการแบ่งมาจากแรงดันรวมคือ

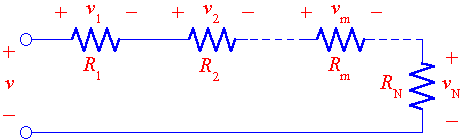

รูปที่ 2.7 การแบ่งแรงดัน

โดยแรงดันที่ตกคร่อมตัวต้านทานแต่ละตัวหาได้จาก


ตัวต้านทานต่อขนาน (Parallel resistors)
ตัวต้านทานที่ต่อขนานกันจะได้ค่าส่วนกลับของความต้านทานรวมเป็นผลรวมของ ส่วนกลับของค่าความต้านทานแต่ละตัว หรือกล่าวได้ว่าค่าความนำรวมเป็นผลรวมของ ค่าความนำแต่ละตัวนั่นเอง

หรือ

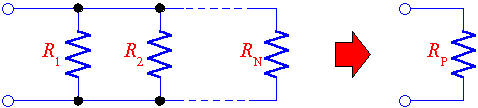

รูปที่ 2.8 ตัวต้านทานขนานกัน N ตัว


การแบ่งกระแส (Current division)
ตัวต้านทานที่ต่อขนานกันโดยมีกระแสที่ไหลในวงจรรวมเป็น i   จะได้กระแสที่ไหลผ่านตัวต้านทานแต่ละตัวเป็นการแบ่งมาจากกระแสรวมคือ

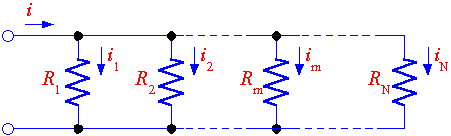

รูปที่ 2.9 การแบ่งกระแส

โดยกระแสที่ไหลผ่านตัวต้านทานแต่ละตัวหาได้จาก
